Un inclinomètre industriel mesure l’angle d’un équipement par rapport à la gravité. Il permet de suivre une orientation, de contrôler un niveau ou d’apporter une information de position angulaire.
Chez LR Mesures, nous vous aidons à choisir un capteur d’inclinaison adapté aux mouvements de l’équipement et aux contraintes de votre application.
Fixé sur l’élément à surveiller, le capteur fournit une mesure d’inclinaison sur un ou deux axes selon sa conception. Il ne nécessite pas de liaison à un arbre tournant pour mesurer cet angle.
L’information peut être affichée, enregistrée ou transmise à une commande. Elle décrit une inclinaison par rapport à la gravité : elle ne remplace pas une mesure de cap ou d’orientation par rapport au nord.

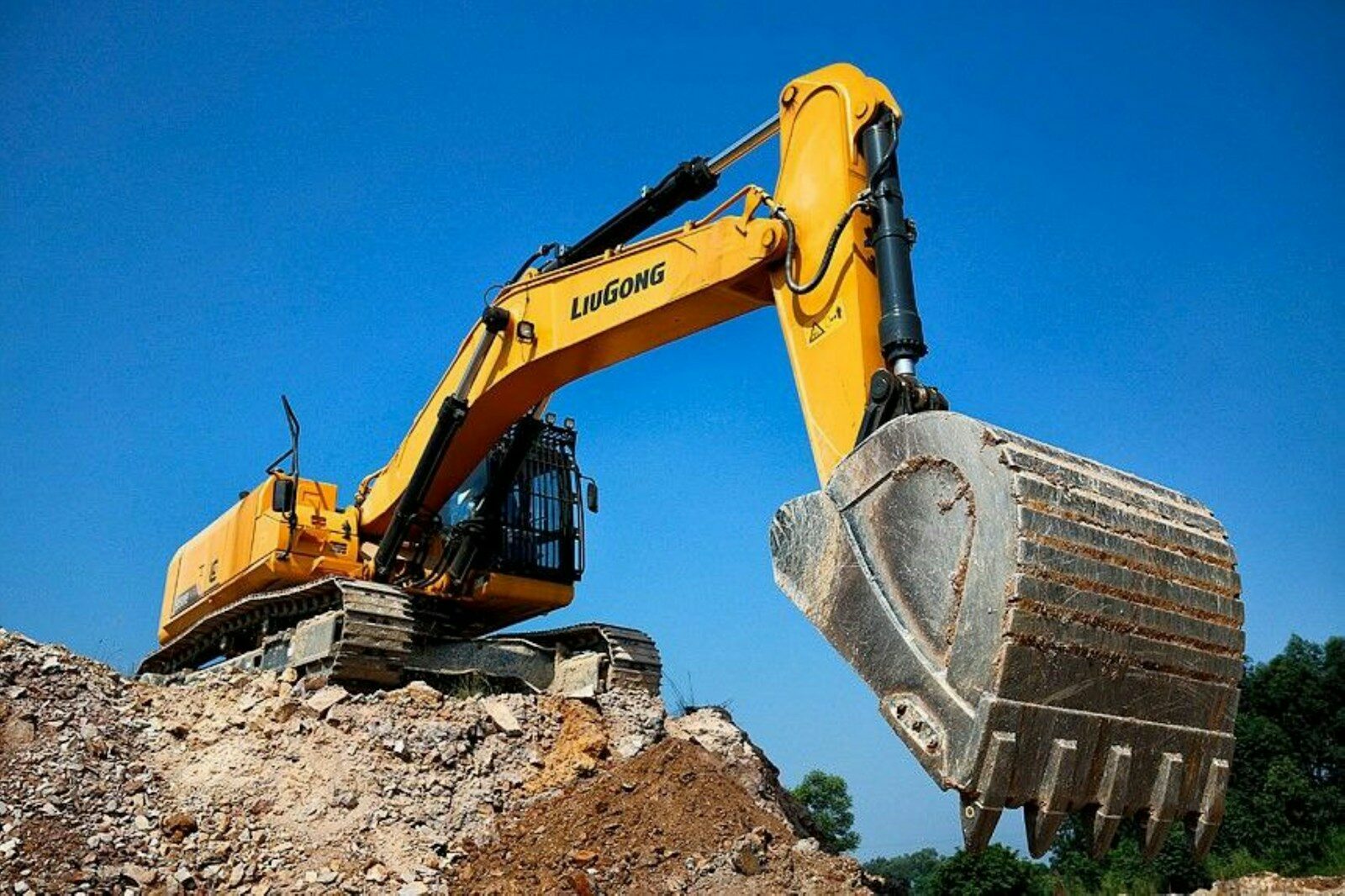

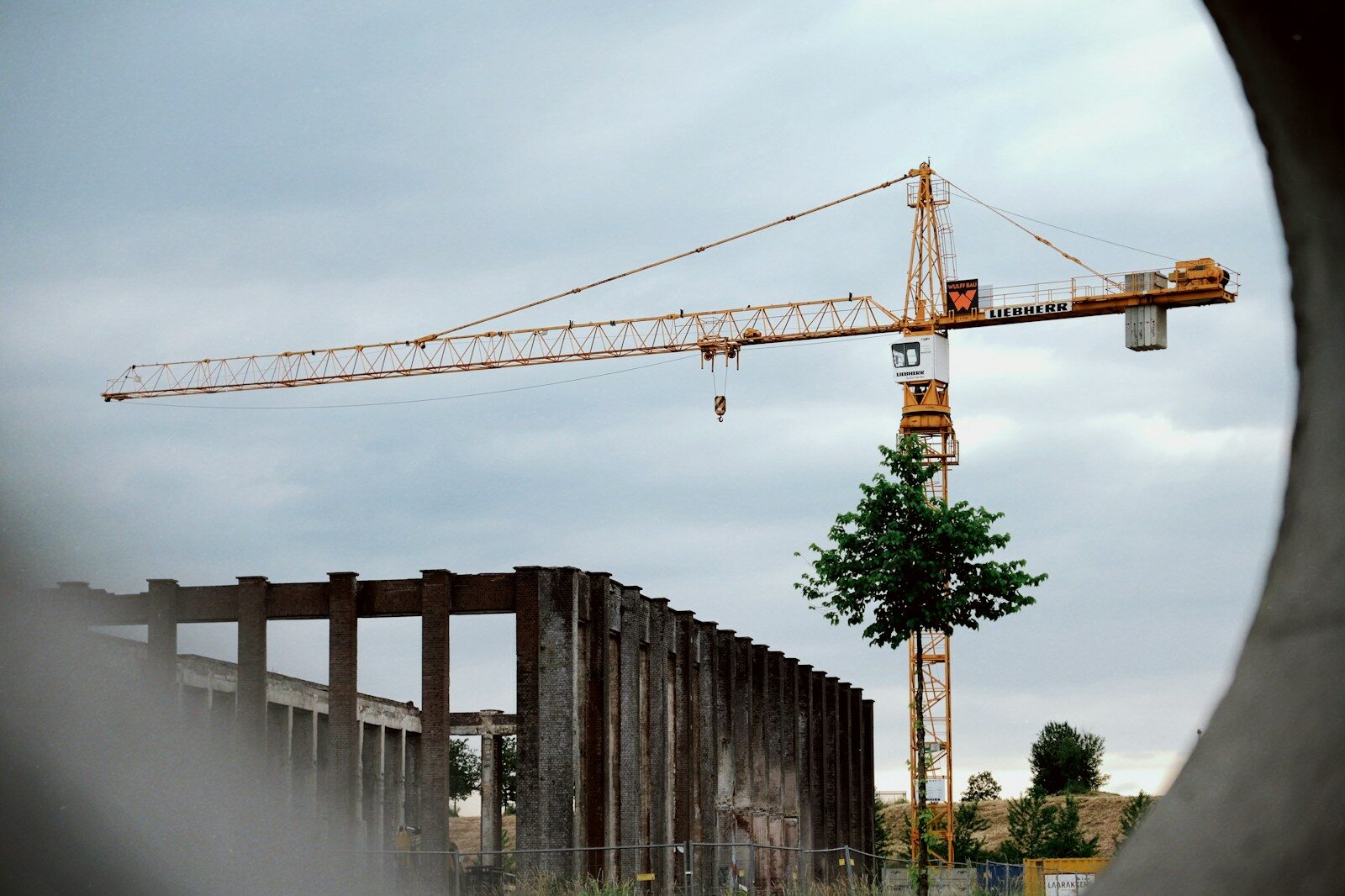

Les applications à étudier comprennent :
Les mouvements, chocs et accélérations rencontrés en fonctionnement doivent être connus dès la sélection.
Les modèles statiques conviennent aux mesures à l’arrêt ou en mouvement suffisamment lent. Des accélérations supplémentaires peuvent perturber l’estimation fondée sur la gravité.
Nous vous orientons notamment vers les solutions POSITAL, en fonction du comportement de la machine et de l’interface nécessaire.
L’étude associe le type de mesure, la plage angulaire, le boîtier et la connectique. Selon les références, différentes sorties analogiques ou numériques sont disponibles.
Le choix d’une version renforcée ou destinée à un environnement particulier doit être vérifié sur sa fiche technique.
Les critères comprennent l’exactitude requise, la résolution, le temps de réponse et la température. Il faut aussi apprécier les effets des accélérations, des vibrations et du filtrage.
Un filtrage plus marqué peut stabiliser la valeur affichée tout en ralentissant sa réponse. Le réglage doit donc rester cohérent avec la vitesse du mouvement à surveiller.
Le montage doit respecter les axes et l’orientation prévus par le fabricant. La définition du zéro, du sens positif et de l’échelle facilite l’exploitation de la mesure.
LR Mesures vous accompagne dans le choix de la configuration. Si la mesure participe à une fonction de sécurité, l’aptitude du composant et de l’architecture doit faire l’objet d’une étude spécifique.
Précisez les angles à mesurer, les mouvements, l’environnement et le système de commande. Nous pourrons définir les critères de sélection.
